Kältetrockner RDX-Serie

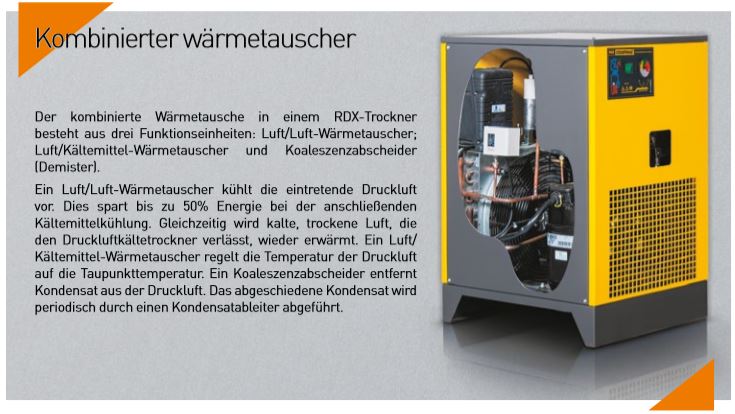

Die Druckluftkältetrockner der RDX-Serie mit einer Kapazität von 0,4 – 36,0 m3/min sind mit effizienten Aluminiumguss Wärmetauschern und Koaleszenz-Kondensatabscheidern (Demister) ausgestattet. Der geringe Druckverlust durch integrierten Abscheider und eine gute isolierter Wärmetauscher tragen zur hohen Energieeffizienz des Systems bei. Der Koaleszenzabscheider ist unempfindlich gegen Druckschwankungen bei variablen Druckluftverbräuchen und scheidet zuverlässig bis zu 98% der kondensierten Feuchtigkeit ab.
Eigenschaften:
- LED-Kontrollleuchten zur Status- und Fehleranzeige
- Taupunktindikator mit farbiger Markierung
- Heißgas-Bypassregelung für die Anpassung der Kälteerzeugung an wechselnde Lastbedingungen
- Zuverlässiger zeitgesteuerter Kondensatableiter mit Intervallanpassung
- Umweltfreundliche und ozonunschädliche Kältemittel R134a und R404a
- Gute thermische Isolierung des Wärmetauschers
- Effizienter und zuverlässiger Kältemittelkompressor

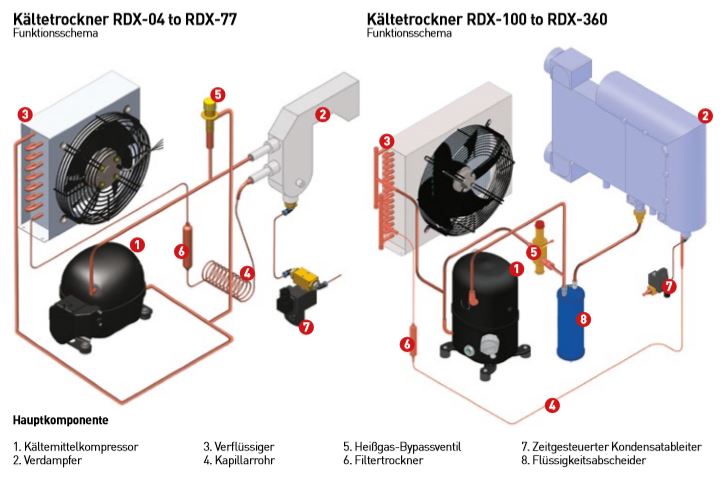

Funktionsschema Druckluftkältetrockner
Der Kältemittelkompressor (1) verdichtet das gasförmige Kältemittel im Verflüssiger (3), wo der größte Teil des Kältemittels in die flüssige Phase übergeht. Das verflüssigte Kältemittel wird durch die Filtertrockner (6) geleitet, über das Kapillarrohr (4) eingespritzt und verdampft im Verdampfer(2), wo es die Wärme der Druckluft aufnimmt. Aufgrund des Wärmetausches zwischen der Druckluft und dem Kältemittel, geht das Kältemittel in den gasförmigen Zustand über. Dieser Zyklus wiederholt sich kontinuierlich.
Der Kältekreislauf ist mit einer Heißgas-Bypassregelung für die angepasste Kälteerzeugung an die wechselnden Lastbedingungen ausgestattet. Mit sinkendem Druckluftbedarf öffnet das HeißgasBypassventil und lässt die warme Luft von der Hochdruck- auf die Niederdruckseite strömen. Der Druck im Verdampfer wird konstant gehalten und lässt den Drucktaupunkt, um die Vereisung des Verdampfers zu verhindern, nie unter +3° C sinken.
