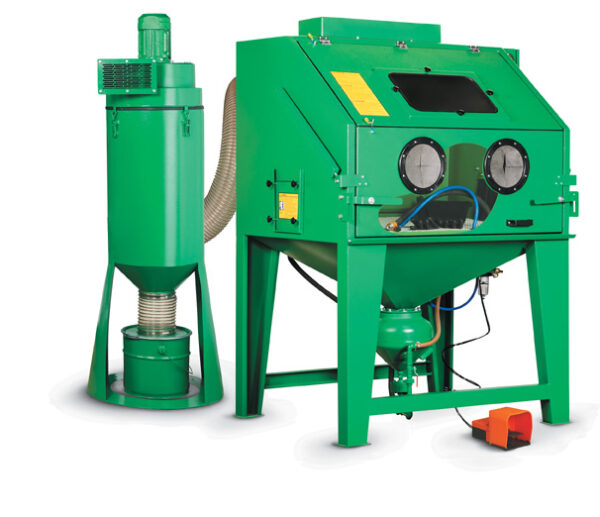

Sandstrahlkabine Eco 140 P
Economy-Modelle für den langlebigen leichten und mittleren industriellen Einsatz. Frontbeladung oder Beladung von oben mit dem Kran. Platzsparend und flexibel durch Verwendung eines freistehendem Patronenfilter. Für den Betrieb mit wiederverwendbaren und staubarmen Strahlmitteln. Die Strahlkabinen werden in Übereinstimmung mit den europäischen CE-Vorschriften hergestellt und erfüllt alle Vorschriften zur Bedienersicherheit und Staubfilterung.
Produktbeschreibung:
Die Strahlkabinen haben eine stabile vollverschweißte Konstruktion und werden mit einem am Kabinentrichter montiertem Druck-Strahlsystem und freistehendem Staubabscheider mit Filterpatrone geliefert.
Die Strahlkabinen werden für langlebigen Einsatz bei leichten bis mittlere Beanspruchungen in der Industrie konstruiert.
Fassungsvermögen Strahlkessel: 13 Liter
Funktionsbeschreibung:
Nachdem die Druckluftversorgung installiert und die Strahlkabinentüre geschlossen wurde, kann der Strahlvorgang beginnen, in dem auf das Fußpedal gedrückt wird. Hiermit wird das Einlassventil, das im Regelfall geschlossen ist, geöffnet, und das Auslassventil, das im Normalzustand geöffnet ist, geschlossen. Somit wird der Druck in der Kammer aufgebaut, und der Strahlvorgang beginnt. Wird das Fußpedal losgelassen, so wird der Druck abgebaut, und der Strahlvorgang wird abgebrochen..
Anwendungsfelder:
Strahlreinigen, Entrosten, Entgraten, Härten, Läppen, Entzundern, Aufrauen von Oberflächen, Oberflächenfinish, uvm.

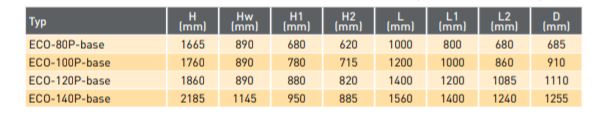

Abmessungen:
Technische Daten und Lieferumfang
| Typ 140P base | Typ 140P | Typ 140PF | Typ 140PL | |
| Gewicht kg | 307 | 369 | 369 | 431 |
| Dimensionen, Innen TxBxH, mm | 1350x1120x960 | 1350x1120x960 | 1350x1120x960 | 1350x1120x960 |
| Dimensionen, Außen TxBxH, mm | 1550x1280x1960 | 1550x1280x1960 | 1550x1280x1960 | 1550x1280x1960 |
| Staubabscheider, TxBxH, mm | – | 600x600x1620 | 600x600x1620 | 650x600x2010 |
| Staubabscheider, Bauart | – | DC-370 | DC-370 | DC-750 |
| Filterfläche (Polyester), m2 | – | 2,7 | 2,7 | 11,0 |
| Jet-Abreinigung des Filters | – | Nein / manuell | Ja | Ja |
| Volumenstrom Filter, m³/h | – | 800 | 800 | 900 |
| Gegendruck Lüfter, Pa | – | 1075 | 1075 | 1470 |
| Elektrischer Anschluss | 0,1 kW, 230V | 0,55 kW, 400V | 0,55 kW, 400V | 0,9 kW, 400V~ |
| Innenwandauskleidung
mit Gummimatten |
Nein | Nein | Ja | Ja |
| Strahlmaschine Typ | CBS-13 | CBS-13 | CBS-13 | CBS-13 |
| Lieferumfang (alle Modelle) | – hochwertige 600 mm Strahlhandschuhe mit Gewebeinnenfutter
– 13×27 mm Strahlschlauch mit Schlauchkupplung und Düsenhalter – Wolframkarbid Strahldüse NTC-5.0 – FSV-0 Strahlmittelventil – Druckluftfilter mit 5µ Filterelement – Pilotgesteuerte Druckregelung – Türsicherheitsschalter |
|||
Druckluftverbrauch Druckstrahlen:
| Düsen Ø | Druckluftbedarf m³/min. | |||
| 3 bar | 4 bar | 5 bar | 6 bar | |
| 6,3 mm | 1,14 | 1,46 | 1,74 | 2,02 |
| 8,0 mm | 1,87 | 2,41 | 2,87 | 3,41 |
| 9,5 mm | 2,62 | 3,39 | 4,06 | 4,75 |
| 11,0 mm | 3,57 | 4,58 | 5,50 | 6,52 |
