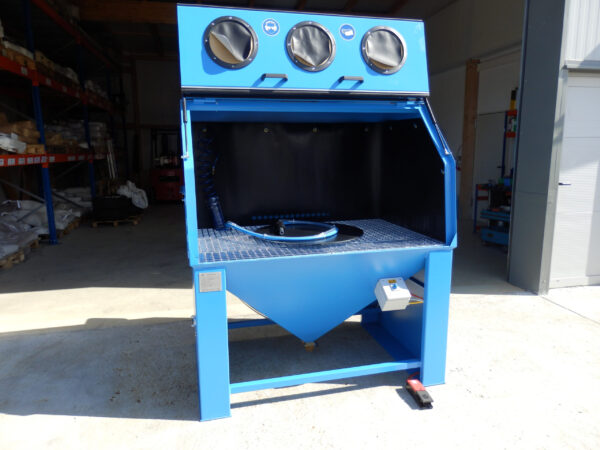

Sandstrahlkabine OE 1500 I

Die OE 1500I Injektor-Strahlkabine bietet höchsten Bedienungskomfort neben Sicherheit bei effizienter Strahlleistung.

Die robuste Ausführung in Verwendung von Qualitätsmaterialien zeichnet sich aus durch:

– lange Lebensdauer,

– gute Zugänglichkeit,

– sehr geringer Wartungsaufwand und

– sehr gutes Preis-/Leistungsverhältnis.

Arbeitsprinzip: Injektor

Das Strahlmittel wird durch Unterdruck aus dem Strahlmittelsammeltrichter, der sich unterhalb des Strahlraumes befindet, zur Strahldüse befördert.

Eigenschaften:

– Einsetzbar für alle gängigen Strahlmittelsorten

– Langlebigkeit durch Verwendung von 2,5 mm Stahlblech

– Gewichtsbelastung bei Standardausführung bis 250 kg

– Speziell konzipierte Fronttüre mit Labyrinth System ermöglicht eine gleichmäßig über den gesamten Strahlraum verteilte Zuluft mit rascher

Strahlraumentstaubung und Staubdichtheit.

– Be- und Entladen schwerer Bauteile mittels Stapler od. Kran durch Fronttürsystem

– LED-Beleuchtungstechnologie erfüllt die Norm DIN EN 12464-1

– Ergonomisch angeordnete Handlöcher mit doppelter Sterngummiabdeckung

– Seitliche Schieberöffnungen für lange Werkstücke

– Drehteller gummiert für 50 kg Gewichtsbelastung

– Verschleißschutzgummi an den Wänden

– Großes Sichtfenster mit von außen leicht wechselbarer Verschleißscheibe

Standardlieferumfang:

Strahlpistole DK2
Borcabid-Strahldüse D= 10 mm
Luftpistole zum Vor- und Nachreinigen der Werkstücke
Ablaufbecher einstellbar
Strahlerhandschuhe
Strahl- und Luftschlauch
Abluft-/Verbindungsschlauch 1,5 m
Falttüre mit integrierten Handlöchern und Sichtscheibe
seitliche Schieber links und rechts, Standardgröße: 300 x 300 mm

Grobteilsieb im Kabinentrichter
Drehteller für Beladung bis 50 kg
außen liegende Kabinenbeleuchtung
Prallblech und Filteranschlußstutzen
Druckregulierventil und Magnetventil
Schaltschrank mit Betriebsstundenzähler und angeschlossenem Fußpedal
Gummiauskleidung (Verschleißschutz der Wände)
Sicherheitsausstattung mit Türendschalter und Magnetventil

Abmessungen		OE 1500 I
Außenmaße (mm)	Breite	1505 mm
	Tiefe	1200 mm
	¹Höhe 1	1870 mm
	¹Höhe 2	2215 mm
Innenmaße (mm) = Zur Verfügung stehender Arbeitsraum	Breite	1450 mm
	Tiefe	950 mm
	*Höhe 1	780 mm
	Höhe 2	830 mm
Technische Daten:
Spannung		230 V, 50 Hz
Luft-Rohrleitungsquerschnitt		½“
Betriebsdruck		0,5-10 bar
Max. Beladungsgewicht über Strahlraum verteilt		400 kg
Anlagengewicht, ca.		360 kg

¹Höhe1: Kabinengesamthöhe bei geschlossener Türe

¹Höhe2: Kabinengesamthöhe bei geöffneter Türe

*Höhe1: bis Türschräge

Andere Abmessungen auf Anfrage möglich!

Druckluftverbrauch Injektorstrahlen:

Düsen Ø	Druckluftbedarf m³/min.
	3 bar	4 bar	5 bar	6 bar
6,0 mm	0,36	0,46	0,54	0,62
8,0 mm	0,70	0,78	0,86	0,94
10,0 mm	0,95	1,13	1,23	1,51
12,0 mm	1,28	1,51	1,63	1,75

**Schallpegelwerte* bei OE-1500I Injektorstrahlkabine:**

			Strahlmittel
			Hartgusskies Körnung 0,1 – 0,3 mm					Glasperlen Körnung 0,1 – 0,2 mm
Düsen Ø	Pistolen-körper	Düsen- form	2 bar	3 bar	4 bar	5 bar	6 bar	2 bar	3 bar	4 bar	5 bar	6 bar
6 mm	DK1	Normal	75	79	80	81,5	83,5	71,5	73	75	76	79
8 mm	DK1	Normal	79	82	83,5	86	90	77	77,5	79	83,5	86
8 mm	DK2	Normal	73	78	81	82	83	67,5	73,5	76	78	79
8 mm	DK2	Laval	79	82	84	87	91	74	78,5	79,5	83	88,5
10 mm	DK2	Normal	70,5	76	79,5	83,5	83,5	65	70	73,5	77	79,5
10 mm	DK2	Laval	82,5	85	85	85	86	75	78,5	80	80	81,5
			Wertangabe in dB(A), Messung direkt am Ohr bei Maschinenbediener mit freier Abstrahlung ohne Reflexion. Werkstückform: Stahlblech 5 mm

*Die angeführten Schallpegelwerte sind Richtwerte und abhängig von der Werkstückform (Bleche, Hohlprofile, Konstruktionen mit und ohne Bohrungen, etc.)
